Editor 3D del tejado
El tejado se modela como un conjunto de aguas: cada agua es un faldón rectangular con su inclinación (tilt) y su azimut. Un tejado a una agua tiene una; a dos aguas, dos; a cuatro, cuatro; y se pueden mezclar cuerpos de edificio a distinta altura.
Dibujar sobre el satélite

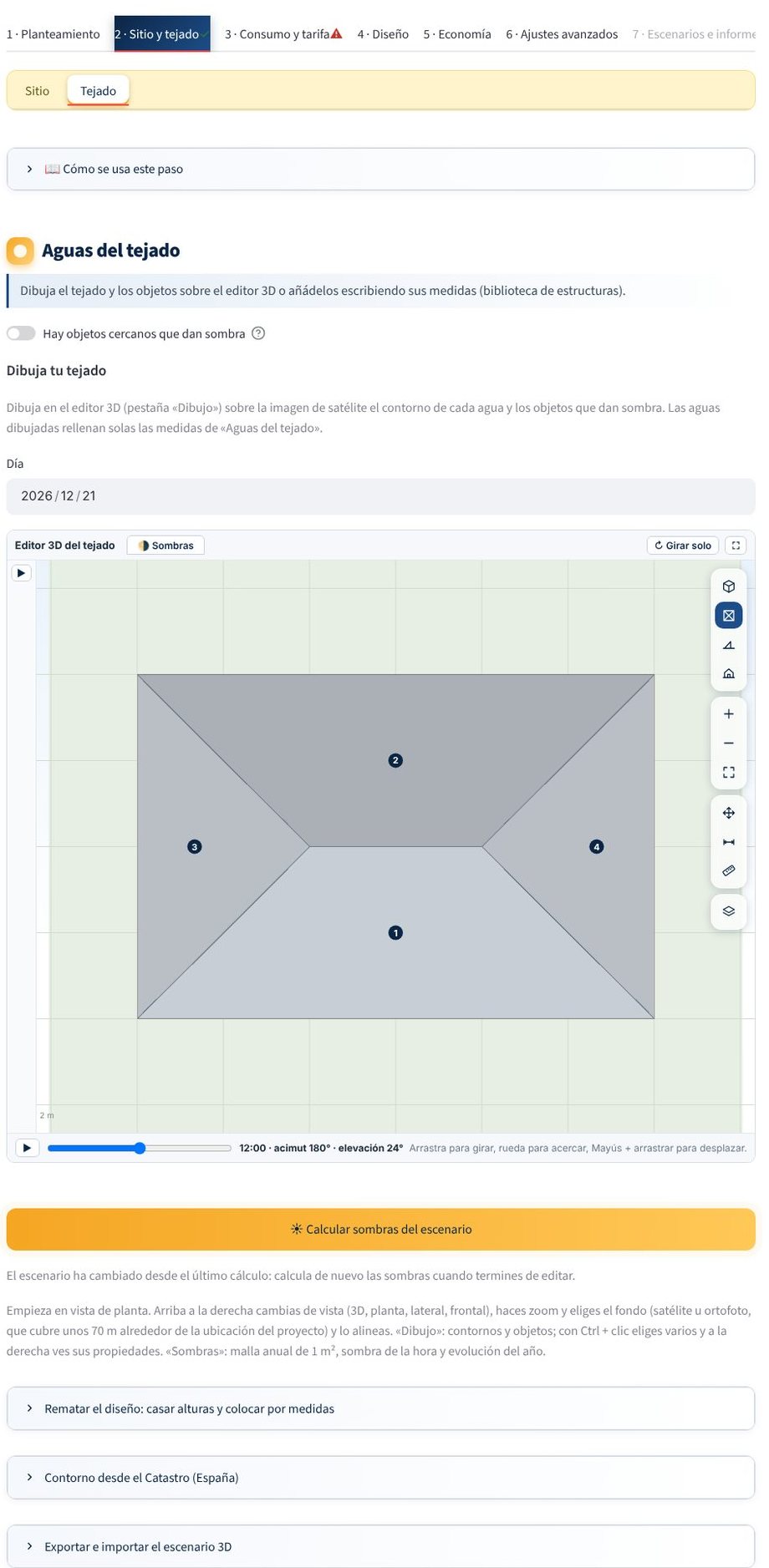

En la pestaña Tejado del paso 2:
- Traza sobre la imagen de satélite el contorno de cada agua (polígono).
- La inclinación y el azimut se rellenan en las tarjetas «Aguas del tejado»; puedes corregirlos. Convención de azimut: 0° = norte, 90° = este, 180° = sur, 270° = oeste.
- Indica la cota del alero (altura sobre el suelo) si el edificio tiene varios cuerpos: sirve para calcular las sombras entre aguas.
Los dibujos se guardan con el proyecto. Las conversiones a metros se hacen siempre respecto al emplazamiento, así que mover el emplazamiento no cambia la geometría relativa.
Aguas
Cada agua tiene:
| Dato | Descripción |
|---|---|
| Nombre | Aparece en la topología y en el informe |
| Contorno | Polígono real dibujado, con área útil calculada |
| Inclinación | Ángulo de la cubierta respecto a la horizontal |
| Azimut | Hacia dónde cae el agua |
| Cota de alero | Altura del borde inferior sobre el suelo |
La orientación de los módulos puede ser distinta de la de la cubierta (por ejemplo, módulos elevados sobre una cubierta plana). Se configura en Colocación de módulos y no sobrescribe la cubierta física.
Objetos que dan sombra
Activa «Hay objetos cercanos que dan sombra» y dibuja chimeneas, máquinas, claraboyas, árboles, postes, muros o edificios vecinos con su altura. Ver Objetos y modelo de sombras.
Vista 3D
El editor muestra la escena en 3D con aguas, paredes y objetos. Tras simular, en 4 · Diseño → Disposición final verás los módulos colocados y las sombras a la hora y el día que elijas (Disposición final).
Los módulos no se dibujan aquí
En el editor solo defines el tejado y los obstáculos. Los módulos los coloca el motor según el contorno, los márgenes y las sombras.
